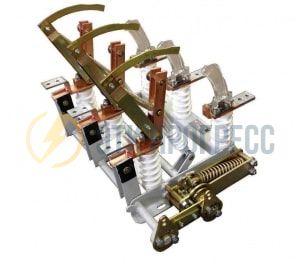

ВНА-Л-10/630-Iп УХЛ2
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Выключатели нагрузки серии ВНА-10 предназначены для включения и отключения под нагрузкой участков электрической цепи переменного трехфазного тока 400 и 630А частотой 50-60 Гц, номинальным напряжением до 10кВ, а также для обеспечения безопасного производства работ на отключенном участке при помощи стационарных заземлителей.
Основные технические характеристики.
Наименование | Номинальный | Номинальное Ue, кВ | Расположение | Встроенные элементы | Артикул | |
заземляющие ножи | контакты для | |||||
ВНА-Л-10/630-I УХЛ2 | 630 | 10 | левый | со стороны разъемных контактов | ? | ET004684 |
ВНА-П-10/630-I УХЛ2 | правый | ? | ET004683 | |||
ВНА-Л-10/630-II УХЛ2 | левый | со стороны шарнирных контактов | ? | ET004685 | ||
ВНА-П-10/630-II УХЛ2 | правый | ? | ET004686 | |||
ВНА-Л-10/630-III УХЛ2 | левый | с двух сторон | ? | ET004687 | ||
ВНА-П-10/630-III УХЛ2 | правый | ? | ET004688 | |||
ВНА-Л-10/630-Iп УХЛ2 | левый | со стороны разъемных контактов | со встроенными | ET004689 | ||
ВНА-П-10/630-Iп УХЛ2 | правый | ET004690 | ||||
ВНА-Л-10/630-IIп УХЛ2 | левый | со стороны шарнирных контактов | ET004691 | |||
ВНА-П-10/630-IIп УХЛ2 | правый | ET004692 | ||||
Основные технические характеристики.
Номинальное рабочее напряжение Ue, кВ |
| 10 | |
Наибольшее рабочее напряжение, кВ |
| 12 | |
Номинальная частота, Гц |
| 50, 60 | |
Номинальный рабочий ток In, А |
| 400, 630 | |
Номинальный ток термической стойкости Ith, кА |
| 20 | |
Номинальный ток электродинамической стойкости, кА |
| 51 | |
Износостойкость, циклов ВО | коммутационная |
| 20 |
механическая |
| 2000 | |
Температура окружающей среды |
| от –45?С до +45°С | |
Степень защиты |
| IP00 | |
Климатическое исполнение и категория размещения |
| УХЛ2 | |
Основные технические характеристики.
Наименование | Номинальный | Номинальное Ue, кВ | Расположение | Встроенные элементы | Артикул | |
заземляющие ножи | контакты для | |||||
ВНА-Л-10/630-I УХЛ2 | 630 | 10 | левый | со стороны разъемных контактов | ? | ET004684 |
ВНА-П-10/630-I УХЛ2 | правый | ? | ET004683 | |||
ВНА-Л-10/630-II УХЛ2 | левый | со стороны шарнирных контактов | ? | ET004685 | ||
ВНА-П-10/630-II УХЛ2 | правый | ? | ET004686 | |||
ВНА-Л-10/630-III УХЛ2 | левый | с двух сторон | ? | ET004687 | ||
ВНА-П-10/630-III УХЛ2 | правый | ? | ET004688 | |||
ВНА-Л-10/630-Iп УХЛ2 | левый | со стороны разъемных контактов | со встроенными | ET004689 | ||
ВНА-П-10/630-Iп УХЛ2 | правый | ET004690 | ||||
ВНА-Л-10/630-IIп УХЛ2 | левый | со стороны шарнирных контактов | ET004691 | |||
ВНА-П-10/630-IIп УХЛ2 | правый | ET004692 | ||||
Основные технические характеристики.
Номинальное рабочее напряжение Ue, кВ |
| 10 | |
Наибольшее рабочее напряжение, кВ |
| 12 | |
Номинальная частота, Гц |
| 50, 60 | |
Номинальный рабочий ток In, А |
| 400, 630 | |
Номинальный ток термической стойкости Ith, кА |
| 20 | |
Номинальный ток электродинамической стойкости, кА |
| 51 | |
Износостойкость, циклов ВО | коммутационная |
| 20 |
механическая |
| 2000 | |
Температура окружающей среды |
| от –45?С до +45°С | |
Степень защиты |
| IP00 | |
Климатическое исполнение и категория размещения |
| УХЛ2 | |
Габаритные и установочные размеры.
 |
Рисунок 1. ВНА-П-10/630-I УХЛ2 |
 |
Рисунок 2. ВНА-П-10/630-II УХЛ2 |
 |
Рисунок 3. ВНА-П-10/630-III УХЛ2 |
 |
Рисунок 4. ВНА-Л-10/630-IIп УХЛ2 |
