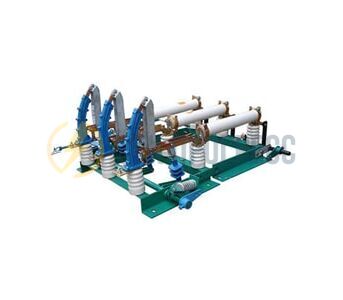

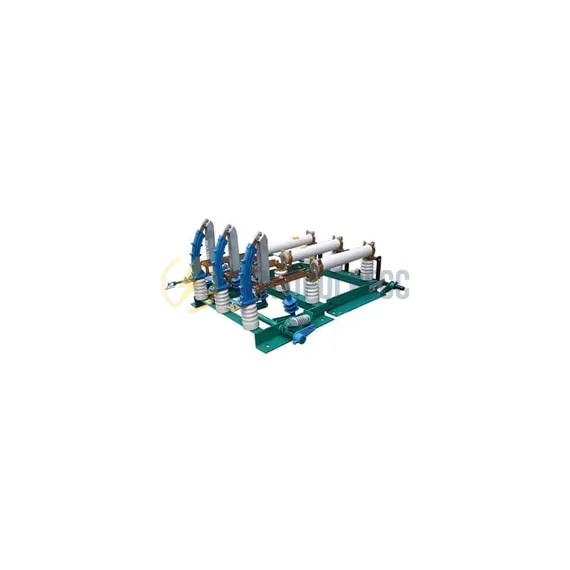

ВНРп-10/630-20з УХЛ2

ВНРп-10/630-20з УХЛ2

Наведите на картинку для увеличения

33 387.06 Р
Уточнить наличие
10 дн.
+
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

Отложить Сравнить
  • Способы оплаты и доставки

Выключатели нагрузки переменного тока автогазовый серии ВНР с ручным приводом, связанным с выключателем механической передаче. Предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50(60) Гц, напряжением 3 – 10кВ и номинальным током до 630А, с заземленной или изолированной нейтралью. Вариант исполнения ВНРп, кроме коммутации, предназначен для защиты силовых трансформаторных линий от токов перегрузки и короткого замыкания.

Номенклатура и краткие технические характеристики



Наименование

Номинальный
рабочий ток
In, А

Номинальное
рабочее
напряжение
Ue, кВ

Тип

изолятора

Встроенные элементы

  Артикул

заземляющие

ножи

контакты для
патронов

ВНР-10/400-20з УХЛ2

400

10

полиамидный

заземляющие

ножи снизу

ET004882

фарфоровый

ET004881

ВНР-10/630-20з УХЛ2

630

полиамидный

ET004885

фарфоровый

ET004886

ВНРп-10/400-20з УХЛ2

400

полиамидный

со встроенными
контактами для
патронов типа ПТ

ET004883

фарфоровый

ET004884

ВНРп-10/630-20з УХЛ2

630

полиамидный

ET004888

фарфоровый

ET004887



Технические характеристики



Номинальное рабочее напряжение Ue, кВ



10

Наибольшее рабочее напряжение, кВ



12

Номинальная частота, Гц



50, 60

Номинальный рабочий ток In, А



400, 630

Номинальный ток термической стойкости Ith, кА



20

Номинальный ток электродинамической стойкости, кА



51

Износостойкость, циклов ВО

коммутационная



20

механическая



2000

Температура окружающей среды



от –50?С до +45°С

Степень защиты



IP00

Климатическое исполнение и категория размещения



УХЛ2

Габаритные и установочные размеры.


Рисунок 1. ВНА-П-10/630-I УХЛ2

Рисунок 2. ВНА-П-10/630-II УХЛ2

Рисунок 3. ВНА-П-10/630-III УХЛ2

Рисунок 4. ВНА-Л-10/630-IIп УХЛ2
