Выключатель нагрузки ВНР-10/630

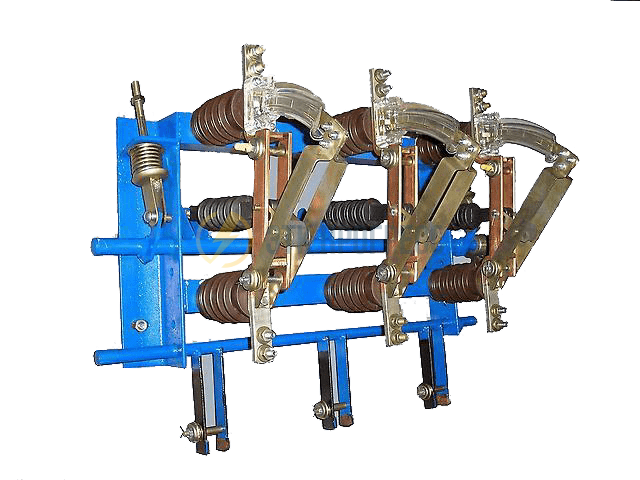

Выключатели нагрузки ВНР-10/630 предназначены для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях (КТП) на класс напряжения до 10 кВ трехфазного переменного тока частоты 50 и 60 Гц для системы с заземленной и изолированной нейтралью.

Структура условного обозначения
В – выключатель;
Н – нагрузки;
Р – тип привода ручной;
10 – номинальное напряжение, кВ;
400, 630 – номинальный ток, А;
20–номинальная периодическая составляющая сквозного тока к.з., кА;

наличие и расположение заземляющих ножей:
без символа–без заземляющих ножей,
з–заземляющие ножи снизу (со стороны шарнирных контактов),
зв–заземляющие ножи сверху(со стороны разъемных контактов),
2з–заземляющие ножи с двух сторон,
зп–заземляющие ножи расположены за предохранителями(снизу);
з-зп–с ножами заземления со стороны шарнирных контактов и за предохранителями, расположенными снизу выключателя;
У или УХЛ– климатическое исполнение по ГОСТ 15150-69;
2 или 3 – категория размещения по ГОСТ 15150-69.

Условия эксплуатациивысота над уровнем моря до 1000 м;

• температура окружающего воздуха от -50С до + 45С;

• окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;

• рабочее положение в пространстве-установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5гр. в любую сторону

Технические характеристики ВНР
