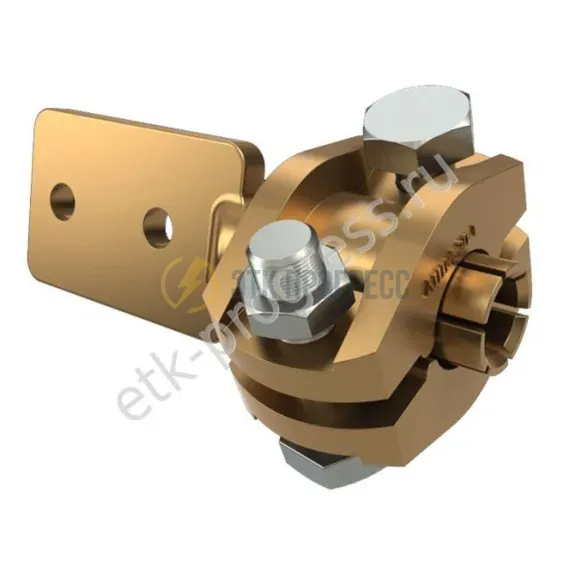

Зажим аппаратный АШМ-1/5-1, АШМ-5-2
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.

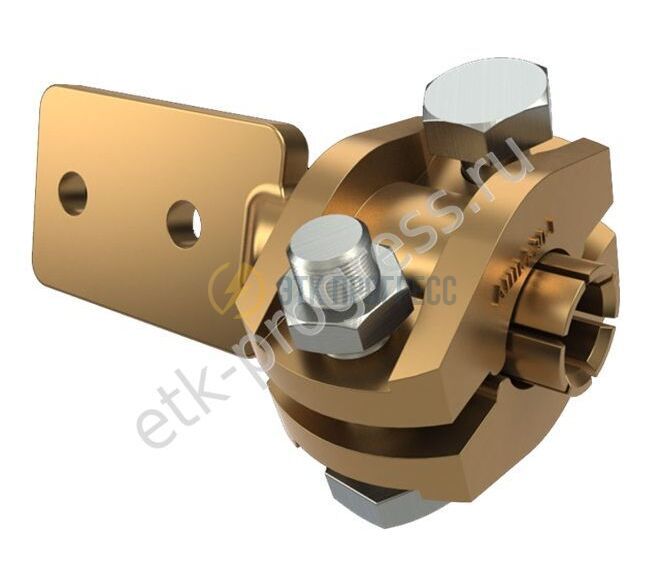

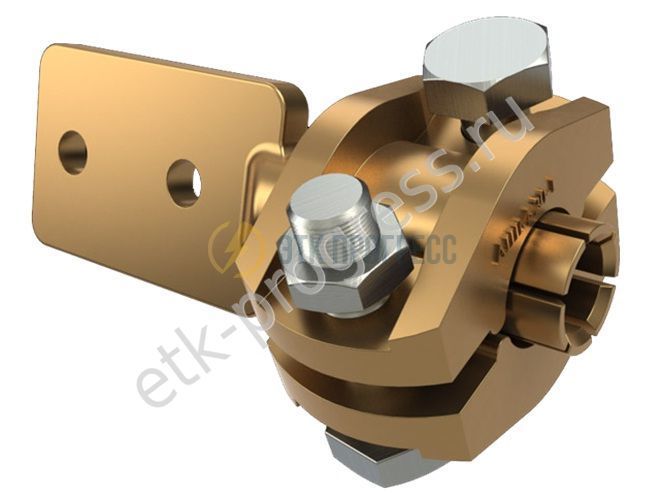

Зажим аппаратный АШМ-1/5-1, АШМ-5-2 применяется для присоединения токоведущих проводов к выводу аппарата трансформатора, выполненных в виде гладкого или резьбового цилиндрического штыря.
Зажимы АШМ-1/5-1, АШМ-5-2 состоят из корпуса, имеющего цилиндрическую часть для присоединения к гладкому медному штырю аппарата, стягиваемую болтами, и болтовой части с плашками для присоединения к проводу.
Зажимы должны соответствовать требованиям ТУ 34 27.10954-85.
АШМ-1/5-1
АШМ-5-2
Технические характеристики:
Марка | Марка медного провода | Размер, мм | Диаметр | Масса, кг | ||||
d | D | B | I | H, не | ||||
АШМ-1-1 | М19 М25 М35 | 8 | 52 | 54 | 65 | 51,5 | 10,5 | 1,23 |
АШМ-2-1 | М50 М70 | 12 | 58 | 54 | 75 | 51,5 | 10,5 | 1,29 |
АШМ-3-1 | М95 М120 | 15 | 60 | 54 | 85 | 51,5 | 10,5 | 1,33 |
АШМ-4-1 | М150 М185 | 18 | 66 | 54 | 95 | 51,5 | 15,5 | 1,68 |
АШМ-5-1 | М150 М185 | 18 | 66 | 75 | 95 | 65,0 | 31,0 | 2,12 |
АШМ-5-2 | - | 30 | - | - | - | 230 | 30 | 4,5 |
Возможные конфигурации:
АШМ-1-1, АШМ-1-2, АШМ-1-3, АШМ-1-4, АШМ-1-5, АШМ-5-2
