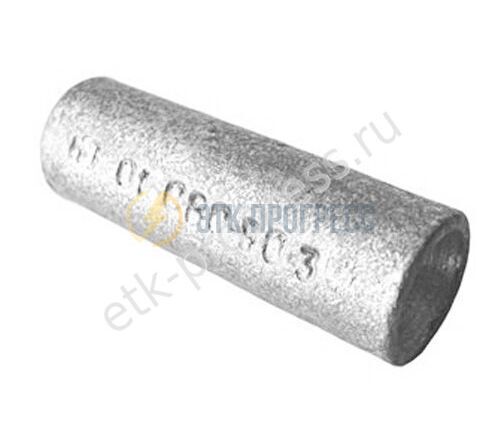

Зажим прессуемый СВС применяtтся на линиях электропередачи для соединения стальных канатов сечением от 50 – 300 мм2.
Концы проводов в таких зажимах соединяются методом "врасплет", и затем опрессовываются шестигранными матрицами. Обеспечиваемая прочность заделки провода не менее 90% разрывного усилия каната.
Зажимы должны соответствовать требованиям ТУ 3449-010-40064547-01.
| Марка зажима | Канаты стальные - диаметр,мм | Канаты стальные - сечение,мм | Канаты стальные ГОСТ | Прочность заделки каната кН, не менее, с временным сопротивлением разрыву Н/мм21200 | Прочность заделки каната кН, не менее, с временным сопротивлением разрыву Н/мм21400 | Матрица опрессовочная | Размер, мм C | Размер, мм L | Размер, мм C | Масса,кг |
| СВС-500-3 | 9,1;9,2 | 48,64;50,45 | 3063-80;3062-80 | - | 53,9;57,3 | МШ-22,5 | 14,5 | 26 | 80 | 0,22 |
| CBC-70-3 | 11 | 72,5 | 3063-80 | 69,4 | 80,9 | МШ-26 | 17,5 | 30 | 85 | 0,30 |
| CBC-100-3 | 13,0 | 101,72 | 3063-80 | 96,3 | 112 | МШ-31,2 | 21 | 36 | 90 | 0,47 |
| CBC-120-3 | 14,0;14,0 | 116,89;117,90 | 3064-80;3063-80 | - | 121,9;130,9 | МШ-33,8 | 22,5 | 40 | 95 | 0,64 |
| CBC-135-3 | 15,0 | 135,28 | 3093-80 | 111,1 | 149,8 | МШ-34,6 | 24 | 40 | 100 | 0,63 |
| CВC-150-3 | 16,0 | 153,84 | 3063-80 | 128,2 | 170,5 | МШ-36,4 | 25,5 | 42 | 110 | 0,75 |
| CBC-200-3 | 18,5 | 197,29 | 3064-80 | 145,8 | 206,5 | МШ-41,1 | 29,5 | 48 | 120 | 1,05 |
| CBC-260-3 | 21 | 262,51 | 3064-80 | 176,8 | 314,55 | МШ-48 | 33,5 | 56 | 120 | 1,40 |
| CBC-300-3 | 22,5 | 298,52 | 3064-80 | - | 312,3 | МШ-52 | 34 | 60 | 120 | 1,70 |
СВС-500-3, CBC-70-3, CBC-100-3, CBC-120-3, CBC-135-3, CВC-150-3, CBC-200-3, CBC-260-3, CBC-300-3
