Стрелочные обогреватели СТЭН, а также их называют железнодорожные тэны, предназначены для монтажа в узел стрелок железнодорожных путей. Выполняют функцию обогрева и предотвращения обледенения и оттаивания снега вокруг необходимого участка.
Безотказно работают при 100% относительной влажности, при температуре от -40оС до +70оС (допустимы кратковременные значения от -55оС до +90оС).
Стрелочные нагреватели СТЭН предназначены для стрелок типа Р65 1/9 1/11 и Р50 1/9 1/11 по ТУ681815-222900-97, а также возможно применение на других типах рельсов.
СТЭНы рассчитаны на работу в контакте с подошвой рамного рельса, в среде металл-воздух. Длительное включение на воздухе без теплоотдачи не допускается.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЭН ДЛЯ Ж/Д СТРЕЛОЧНЫХ ПЕРЕВОДОВ:
Оболочка СТЭН – нержавеющая сталь.
Сечение трубки – 12,5мм*5,3мм
Рабочая температура на поверхности до 400 оС
Стандартное напряжение 220В, (другое по запросу)
Мощность - Не более чем 0,5кВт на 1м/пог
Сопротивление изоляции стрелочного электронагревателя:
- в холодном состоянии не менее 50мОм
- в горячем состоянии не менее 10мОм
Ток утечки в горячем состоянии не более 0,3мА
Вывод для подключения – тепло-морозостойкий провод 4 метра соединен через герметичную муфту закрытого типа предотвращающую от попадания влаги на контакты и внутрь СТЭН.

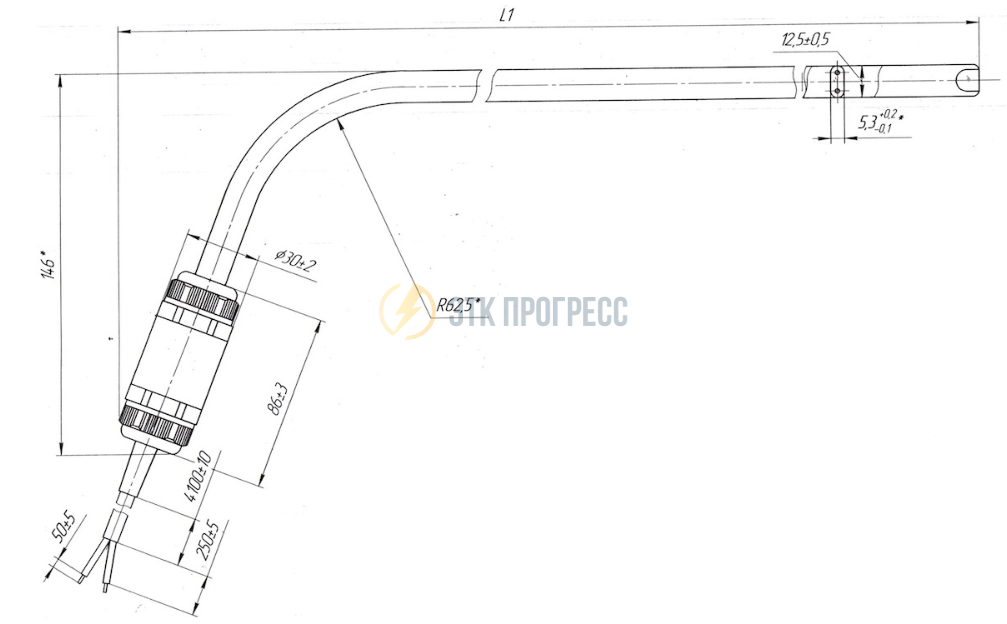

ТАБЛИЦА СТАНДАРТНЫЕ ПОЗИЦИИ СТЭН
Цветом отмечены СТЭН в наличии. Остальные - изготовление с минимальным сроком.
|
Обозначение |
Развернутая длина |
L1 |
Активная часть |
Мощность, кВт |
|
СТЭН 5,2/2,5кВт |
5140 |
5115 |
4820 |
2,5 |
|
СТЭН 4,2/2,8кВт |
4140 |
4115 |
3820 |
2,8 |
|
СТЭН 4,2/2,0кВт |
4140 |
4115 |
3820 |
2,0 |
|
СТЭН 3,6/1,8кВт |
3540 |
3515 |
3220 |
1,8 |
|
СТЭН 3,2/1,6кВт |
3140 |
3115 |
2820 |
1,6 |
|
СТЭН 3,2/1,0кВт |
3140 |
3115 |
2820 |
1,0 |
|
СТЭН 2,7/1,25кВт |
2640 |
2615 |
2320 |
1,25 |
|
СТЭН 2,5/1,6кВт |
2440 |
2415 |
2120 |
1,6 |
|
СТЭН 2,2/1,0кВт |
2140 |
2115 |
1820 |
1,0 |
|
СТЭН 1,2/0,5кВт |
1140 |
1115 |
820 |
0,5 |
|
СТЭН под заказ |
по запросу |
по запросу |
по запросу |
Не более чем 0,5кВт на 1м/пог |
КОМПЛЕКТУЮЩИЕ ДЛЯ МОНТАЖА.
Скобы крепления СТЭНов устанавливаются на рамных рельсах и остряках стрелок, и на усовиках и сердечнике крестовин. Скобы обеспечивают плотное прилегание ТЭНов к рельсам.
