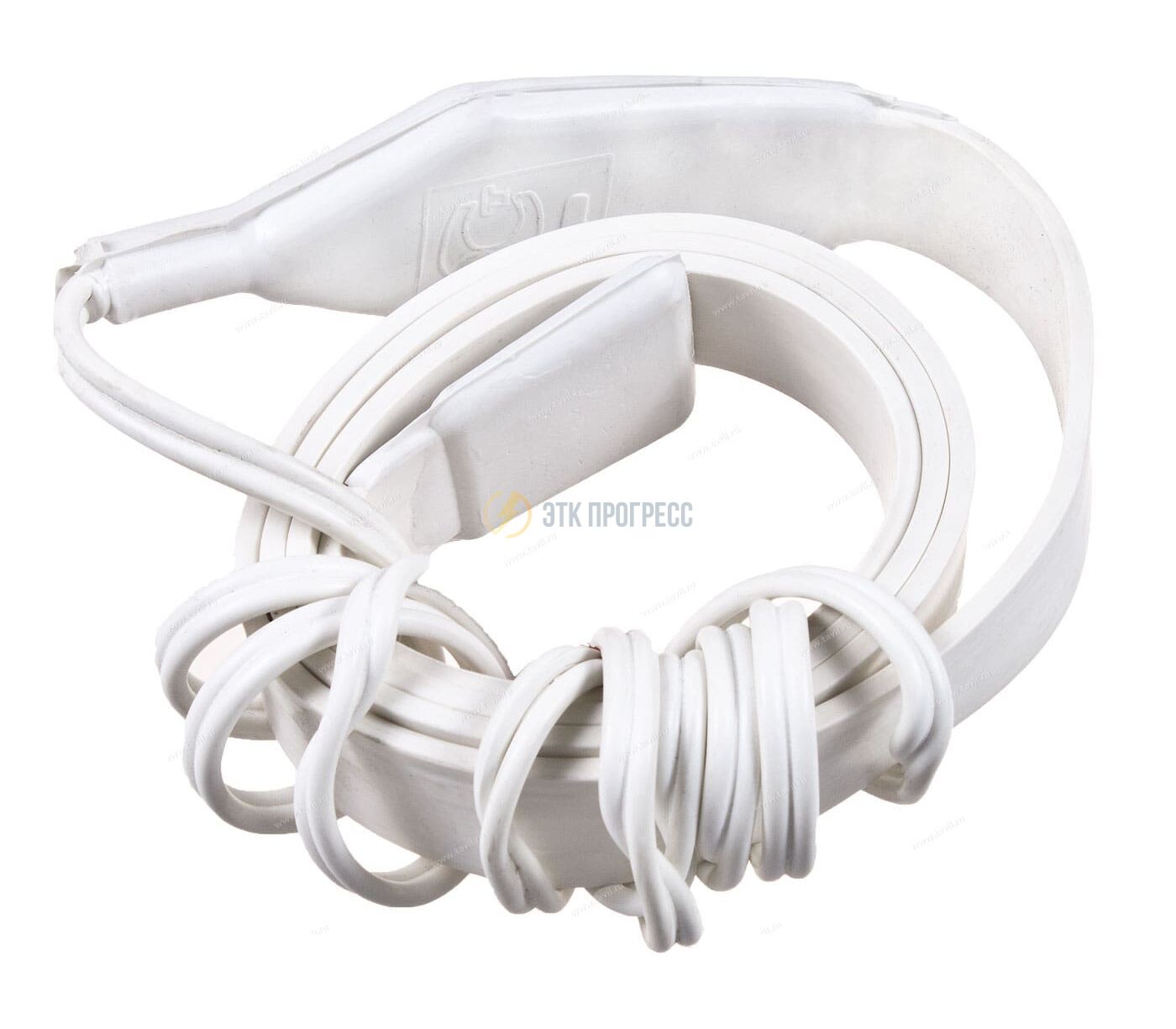

ЭНГЛ-1-0,07/220 (60 С) -1,86м

Скидка
15%
ЭНГЛ-1-0,07/220 (60 С) -1,86м

Наведите на картинку для увеличения

Скидка на обогрев
Старая цена: 705.00 Р
599.25 Р
Вы экономите: 105.75 Р
Уточнить наличие
ЭТК Прогресс
10 дн.
+
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

Отложить Сравнить
  • Способы оплаты и доставки

 Кроме стандартного существуют несколько специальных исполнений лент:

  • Взрывозащищенное - ЭНГЛex со сплошной защитной оплеткой из медной проволоки.
  • Маслобензостойкое. Для обогрева трубопроводов и резервуаров с нефтепродуктами.
  • Термостойкое. С оболочкой из термостойкого силикона, выдерживающего температуру до 250°С.


  Ленты представляют собой законченные изделия с герметичными наконечниками и низкотемпературными выводами. Выпускаются фиксированных размеров и мощностей и не подлежат резке. По согласованию с потребителем предприятие может изготовить нагреватели ЭНГЛ-1 с другими параметрами и длинами, но с удельной мощность не превышающей 100 Вт/м.
  Устанавливается быстро и просто, не требует никаких специальных навыков или инструментов.
  Технические характеристики:

  • Максимальная температура на оболочки ленты 180°С (250°С по заказу)
  • Минимальная температура монтажа - 50°С
  • Минимальный радиус изгиба 10 мм
  • Ширина активной части 24мм
  • Толщина активной части 3,3мм

  Температура поверхности элемента нагревательного гибкого ленточного ЭНГЛ-1 не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля.

Таблица №1. Электрические и температурные параметры серийно производимых ленточных нагревателей.



Марка Длина Удельная
мощность, Вт/м
Номинальная
мощность, кВт
Ориентировочная
температура на
поверхности, °С

ЭНГЛ – 1, 220В


Плетеная лента из стеклонити,
в основе которой лежит 8
нагревательных жил из нихрома,
покрытая водонепроницаемой
оболочкой из
кремнийорганической резины (силикон).
Концевые опрессовки выполнены
из такой же резины.

Ширина 24 мм
Толщина 3.3 мм
Rmin изгиба 10 мм
1,2 96* 0,11 180
1,3 82* 0,1 145
1,5 61,5* 0,09 110
1,86 35 0,07 60
2 35 0,07 60
2,61 100 0,26 180
2,92 80 0,23 145
3,37 60 0,20 110
4,12 40 0,16 60
5,22 100 0,52 180
5,5 40 0,22 60
5,84 80 0,46 145
6,74 60* 0,40 110
8,24 40 0,33 60
9,61 30 0,29 45
10,44 100* 1,04 180
11,68 80* 0,92 145
13,48 60 0,80 110
13,57 15 0,2 23
16,48 40 0,66 60
19,21 30 0,58 45
20,88 100* 2,08 180
23,36 80* 1,85 145
26,96 60* 1,61 110
27,14 15 0,4 23
32,96 40 1,32 60
54,32 15 0,82 23
* - эксплуатация только с терморегулятором
** максимальная температура оболочки
По требованию заказчика нагреватели комплектуются электронными терморегуляторами.





Ниже приведена таблица для расчета необходимого количества ленточных нагревателей в случае использования их для предотвращения замерзания трубопроводов с водой.
    Пример использования таблицы : Используемая труба - 89 мм, толщина теплоизоляции - 50 мм, минимальная температура окружающей среды - -40 градусов. На пересечении столбца, соответствующего диаметру трубы и строки, соответствующей толщине теплоизоляции и допустимой разнице температур, находим, что необходимая мощность составляет 16,7 Вт на 1 м длины трубопровода. Таким образом, будет достаточно ленточного нагревателя с удельной мощностью, которая не меньше указанной величины, например ЭНГЛ-1 длиной 16,48 м с удельной мощностью 40 Вт/м или ЭНГЛ-2 длиной 19,21 м с удельной мощностью 30 Вт/м. Необходимо иметь в виду, что температура ленты, указанная в таблице 1, ориентировочная. Примерно такой она будет, если включенную ленту развернуть в комнатных условиях. В действительности температура ленты сильно зависит от условий ее работы (окружающей температуры, эффективности теплоизоляции, температуры воды и пр.), поэтому, чтобы избежать перегрева ленты или воды в трубопроводе, настоятельно рекомендуем использовать терморегулятор. Применение такого прибора позволит, также, минимизировать расход электроэнергии. Терморегулятор практически не требует обслуживания, весной он сам выключит нагреватель, а осенью включит вновь. Энергопотребление самого регулятора крайне мало и составляет приблизительно 1 Вт.

Таблица 2. Типовые расчетные теплопотери с поверхности трубопровода.





Расчетные теплопотери, Q, Вт/м (при коэфф, теплопроводности теплоизоляции 0,05 Вт/м°С)
Диаметр трубы, мм 25 32 57 76 89 108 114 159 219 273 325 377 426 530 630 720 820 920 1020
Толщина
теплоизоляции
20 мм
20°С 6,6 7,8 11,8 14,9 16,9 19,9 20,9 28,0 37,5 46,0 54,1 62,3 70,0 86,4 102,1 116,2 131,9 147,6 163,3
30°С 9,9 11,6 17,7 22,3 25,4 29,9 31,3 42,0 56,2 68,9 81,2 93,5 5,0 129,5 153,1 174,3 197,9 221,4 245,0
40°С 13,2 15,5 23,6 29,7 33,9 39,9 41,8 58,0 74,9 91,9 108,3 124,6 140,0 172,7 204,1 232,4 263,8 295,2 326,7
50°С 16,4 19,4 29,5 37,1 42,3 49,9 52,2 70,0 93,6 114,9 135,3 155,8 175,0 215,9 255,2 290,5 329,8 369,1 408,3
60°С 19,7 23,2 35,5 44,6 50,8 59,8 62,7 84,0 112,4 137,9 162,4 186,9 210,0 259,1 306,2 348,6 395,7 442,9 490,0
80°С 26,3 31,0 47,3 59,4 67,7 79,8 83,6 112,0 149,8 183,8 216,5 249,2 280,0 345,4 408,3 464,8 527,6 590,5 653,3
100°С 32,9 38,7 59,1 74,3 84,6 99,7 104,5 140,0 187,3 229,8 270,6 311,5 350,0 431,7 510,3 581,0 659,6 738,1 816,7
Толщина
теплоизоляции
30 мм
20°С 5,1 5,2 6,0 6,8 7,6 8,7 10,1 11,7 14,2 16,8 19,6 24,7 30,1 35,2 38,4 43,3 48,4 48,4 48,4
30°С 7,7 7,8 9,0 10,2 11,4 13,1 15,1 17,5 21,3 25,2 29,5 37,1 45,2 52,8 57,5 65,0 72,6 72,6 72,6
40°С 10,3 10,4 11,9 13,7 15,1 17,4 20,1 23,4 28,4 33,7 39,3 49,5 60,2 70,4 76,7 86,7 96,8 96,8 96,8
50°С 12,8 13,0 14,9 17,1 18,9 21,8 25,1 29,2 35,5 42,1 49,1 61,8 75,3 88,0 95,9 108,3 121,0 121,0 121,0
60°С 15,4 15,6 17,9 20,5 22,7 26,1 30,2 35,1 42,6 50,5 58,9 74,2 90,3 105,6 115,1 130,0 145,2 145,2 145,2
80°С 20,5 20,8 23,9 27,3 30,3 34,9 40,2 46,7 56,9 67,3 78,5 98,9 120,4 140,7 153,5 173,3 193,6 193,6 193,6
100°С 25,7 29,8 43,7 54,0 61,0 71,1 74,3 98,1 129,7 158,1 185,4 212,7 238,4 292,9 345,3 392,5 444,9 497,2 549,6
Толщина
теплоизоляции
40 мм
20°С 4,4 5,0 7,2 8,7 9,8 11,3 11,8 12,4 20,2 24,5 28,6 32,7 38,5 44,7 52,6 59,6 67,5 75,4 83,2
30°С 6,6 7,5 10,8 13,1 14,7 17,0 17,7 23,1 30,3 36,7 42,8 49,0 54,8 67,0 78,8 89,5 101,2 113,0 124,8
40°С 8,8 10,0 14,3 17,5 19,6 22,7 23,6 30,8 40,4 48,9 57,1 65,3 73,0 89,4 105,1 119,3 135,0 150,7 166,4
50°С 11,0 12,5 17,9 21,8 24,5 28,3 29,5 38,5 50,5 61,1 71,4 81,6 91,3 111,7 131,4 149,1 168,7 188,4 208,0
60°С 13,1 15,1 21,5 26,2 29,4 34,0 35,5 48,3 60,5 73,3 85,7 98,0 109,5 134,1 157,7 178,9 202,5 226,1 249,6
80°С 17,5 20,1 28,7 35,0 39,2 45,3 47,3 61,7 80,7 97,8 114,2 130,6 146,0 178,8 210,2 238,5 270,0 301,4 332,8
100°С 21,9 25,1 35,8 43,7 49,0 56,7 59,1 77,1 100,9 122,2 142,8 163,3 182,5 223,5 262,8 298,2 337,5 376,8 416,1
Толщина
теплоизоляции
50 мм
20°С 3,9 4,4 6,2 7,5 8,3 9,6 10,0 12,9 16,7 20,1 23,4 26,7 29,8 36,4 42,7 48,3 54,6 60,9 67,2
30°С 5,9 6,7 9,3 11,2 12,5 14,4 15,0 19,3 25,1 30,2 35,1 40,1 44,7 54,5 64,0 72,5 81,9 91,3 100,8
40°С 7,8 8,9 12,4 15,0 16,7 19,2 20,0 25,8 33,4 40,3 46,8 53,4 59,6 72,7 85,3 96,6 109,2 121,8 134,4
50°С 9,8 11,1 15,5 18,7 20,9 24,0 24,9 32,2 41,8 50,3 58,6 66,8 74,5 90,9 106,6 120,8 136,5 152,2 168,0
60°С 11,7 13,3 18,6 22,5 25,0 28,8 29,9 38,6 50,1 60,4 70,3 80,1 89,4 109,1 127,9 144,9 163,8 182,7 201,5
80°С 15,6 17,7 24,8 29,9 33,4 38,4 39,9 51,5 66,8 80,5 93,7 106,8 119,2 145,4 170,6 193,2 218,4 243,6 268,7
100°С 19,5 22,2 31,0 37,4 41,7 47,9 49,9 64,4 83,5 100,7 117,1 133,5 149,0 181,8 213,2 241,6 273,0 304,5 335,9
Толщина
теплоизоляции
60 мм
20°С 3,6 4,0 5,6 6,6 7,4 8,4 8,7 11,2 14,4 17,3 20,0 22,7 25,3 30,8 36,0 40,8 46,0 51,3 56,5
30°С 5,4 6,1 8,3 10,0 11,0 12,6 13,1 16,8 21,6 25,9 30,0 34,1 38,0 46,2 54,1 61,1 69,0 76,9 84,7
40°С 7,2 8,1 11,1 13,3 14,7 16,8 17,5 22,4 28,8 34,5 40,0 45,5 50,6 61,6 72,1 81,5 92,0 102,5 113,0
50°С 8,9 10,1 13,9 16,6 18,4 21,0 21,8 27,9 36,0 43,1 50,0 56,8 63,3 77,0 90,1 101,9 115,0 128,1 141,2
60°С 10,7 12,1 16,6 19,9 22,1 25,2 26,2 33,5 43,1 51,7 60,0 88,2 76,0 92,4 108,1 122,3 138,0 153,7 169,5
80°С 14,3 16,1 22,2 26,5 29,4 33,6 35,0 44,7 57,5 69,0 80,0 90,9 101,3 123,1 144,1 163,0 184,0 205,0 226,0
100°С 17,9 20,2 27,7 33,2 36,8 42,0 43,7 55,9 71,9 86,2 100,0 113,7 126,6 153,9 180,2 203,8 230,0 256,2 282,4
Толщина
теплоизоляции
80 мм
20°С 3,1 3,5 4,7 5,6 6,1 6,9 7,2 9,0 11,5 13,6 15,7 17,8 19,7 23,8 27,8 31,3 35,3 39,2 43,1
30°С 4,7 5,3 7,1 8,3 9,2 10,4 10,8 13,5 17,2 20,4 23,5 26,6 29,6 35,7 41,6 47,0 52,9 58,8 64,7
40°С 6,3 7,0 9,4 11,1 12,2 13,8 14,3 18,1 22,9 27,2 31,4 35,5 39,4 47,6 55,5 62,6 70,5 78,4 86,2
50°С 7,9 8,8 11,8 13,9 15,3 17,3 17,9 22,6 28,6 34,1 39,2 44,4 49,3 59,5 69,4 78,3 88,1 98,0 107,8
60°С 9,4 10,5 14,1 16,6 18,3 20,7 21,5 27,1 34,4 40,9 47,1 53,3 59,1 71,5 83,3 93,9 105,8 117,6 129,4
80°С 12,6 14,0 18,8 22,2 24,4 27,7 28,7 36,1 45,8 54,5 82,8 71,0 78,8 95,3 111,1 125,2 141,0 156,7 172,5
100°С 15,7 17,5 23,5 27,7 30,5 34,6 35,8 45,1 57,3 68,1 78,5 88,8 98,5 119,1 138,8 156,6 176,2 195,9 215,6
Толщина
теплоизоляции
100 мм
20°С 2,9 3,2 4,2 4,9 5,3 6,0 6,2 7,7 9,7 11,4 13,1 14,8 16,3 19,8 22,8 25,6 28,8 31,9 35,1
30°С 4,3 4,8 6,3 7,3 8,0 9,0 9,3 11,6 14,5 17,2 19,7 22,1 24,5 29,4 34,2 38,5 43,2 47,9 52,6
40°С 5,7 6,3 8,3 9,7 10,7 12,0 12,4 15,4 19,4 22,9 26,2 29,5 32,7 39,3 45,6 51,3 57,6 63,9 70,2
50°С 7,2 7,9 10,4 12,2 13,3 15,0 15,5 19,3 24,2 28,6 32,8 36,9 40,8 49,1 57,0 64,1 72,0 79,9 87,7
60°С 8,6 9,5 12,5 14,6 16,0 18,0 18,6 23,1 29,1 34,3 39,3 44,3 49,0 58,9 68,4 76,9 86,4 95,8 105,3
80°С 11,4 12,7 16,7 19,5 21,3 24,0 24,8 30,9 38,7 45,7 52,4 59,1 65,3 78,5 91,2 102,5 115,2 127,8 140,4
100°С 14,3 15,9 20,9 24,4 26,7 30,0 31,0 38,6 48,4 57,2 65,5 73,8 81,6 98,1 114,0 128,2 143,9 159,7 175,5
Толщина
теплоизоляции
150 мм
20°С 2,5 2,7 3,4 3,9 4,3 4,7 4,9 5,9 7,3 8,5 9,6 10,7 11,8 14,0 16,1 18,0 20,2 22,3 24,4
30°С 3,7 4,0 5,1 5,9 6,4 7,1 7,3 8,9 10,9 12,7 14,4 16,1 17,7 21,0 24,2 27,1 30,2 33,4 36,6
40°С 4,9 5,4 6,9 7,9 8,5 9,5 9,7 11,9 14,6 17,0 19,2 21,5 23,6 28,0 32,3 36,1 40,3 44,5 48,7
50°С 6,1 6,7 8,6 9,8 10,7 11,8 12,2 14,8 18,2 21,2 24,0 26,8 29,5 35,0 40,3 45,1 50,4 55,7 60,9
60°С 7,4 8,1 10,3 11,8 12,8 14,2 14,6 17,8 21,9 25,4 28,8 32,2 35,4 42,0 48,4 54,1 60,5 66,8 73,1
80°С 9,8 10,7 13,7 15,7 17,0 18,9 19,5 23,7 29,1 33,9 38,4 42,9 47,1 56,0 64,5 72,2 30,6 89,1 97,5
100°С 12,3 13,4 17,1 19,7 21,3 23,6 24,4 29,6 36,4 42,4 48,0 53,7 58,9 70,0 80,7 90,2 100,7 111,3 121,9
