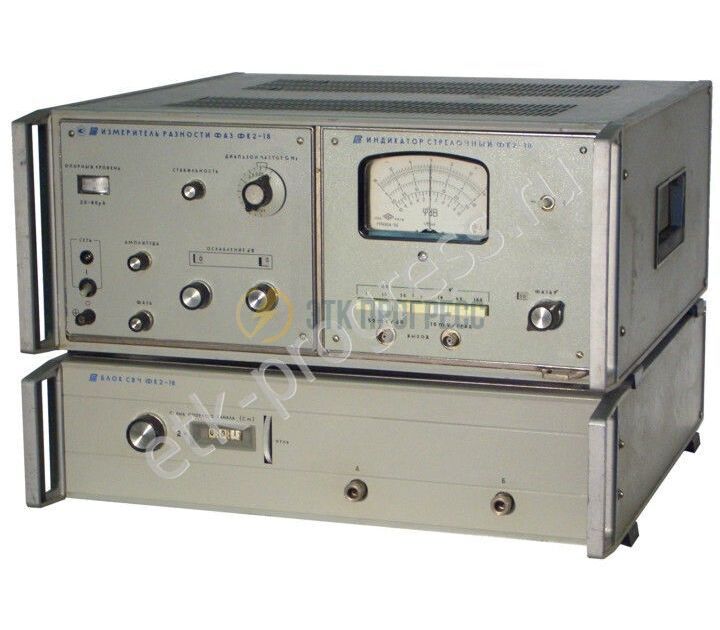

Измеритель разности фаз ФК2-18

 Сфера применения: регулировка и испытания пассивных и активных элементов ВЧ и СВЧ трактов, антенных систем.

 Предусмотрена одновременная индикация измеряемых параметров на стрелочном измерительном приборе.

Технические характеристики ФК2-18:

Диапазон частот - от 0,11 ГГц до 12,4 ГГц.

Волновое сопротивление тракта - 50 Ом (7/3 мм).

Пределы измерения:

- разности фаз - от 0° до ±180°;

- модуля коэффициента передачи при максимальной мощности 10^-3 Вт и минимальной мощности 10^-11 Вт - от 0 до 60 дБ.

Шкалы ФК2-18 - от 0° до ±6°; от 0° до ±18°; от 0° до ±60°; от 0° до ±180°.

Погрешность измерения - 1°.

Погрешность измерения разности фаз коэффициента передачи:

- в динамическом диапазоне до 40 дБ - не более ±(1 + 0,034 ϕ_пер + 0,075А)°;

- при компенсационном способе отсчета - не более 3°;

Погрешность измерения ФК2-18 модуля коэффициента передачи:

- в диапазоне от 0 до 50 дБ - ±(0,5±0,02Ах + 0,03А) дБ;

- в диапазоне от 50 дБ до 60 дБ не более ±4 дБ.

Динамический диапазон измерения уровня сигнала в опорном канале - 15 дБ.

Входящая мощность - от 10^-4 Вт до 10^-7 Вт.

Разрешающая способность измерения:

- разности фаз сигналов - до 0,2°;

- модуля коэффициента передачи - до 0,2 дБ.

Габаритные размеры - 488×346×475 мм.

Масса - не более 47 кг.

Измерители ФК2-18 имеют аналоговые выходы для подключения осциллографа, что дает возможность наблюдать АЧХ и ФЧХ в режиме свипирования частоты. Выполнен на полупроводниковых приборах с применением микросхем
