Кабель ААШВ-6
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
ААШВ 6
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
| Сечение жил, кв. мм | Строительная длина, м |
| до 70 | 300-450 |
| 95 и 120 | 250-400 |
| 150 и более | 200-350 |

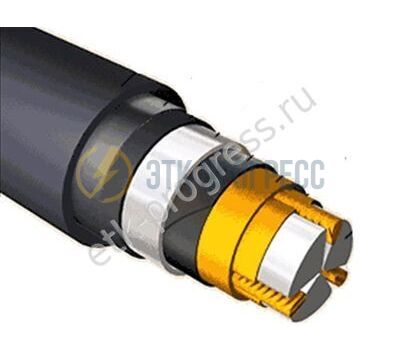

Элементы конструкции
- Алюминиевая токопроводящая жила:
однопроволочная (класс 1) сечением 25-240 кв. мм.,
многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
маркировка жил:
цифровая: 1, 2, 3, 4,
цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подслой из битума и пленки ПЭТ;
- Наружный покров из ПВХ пластиката.
Технические характеристики:
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 17 |
| Максимальная рабочая температура жилы при перегрузке [°С] | 90 |
| Максимальная рабочая температура жилы [°С] | 65 |
| Монтаж при температуре, не ниже [°C] | 0 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 6 |
| Номинальное постоянное напряжение [кВ] | 15 |
| Радиус изгиба кабелей [наружных диаметров] | 25 |
| Разность уровней, не более [м] | 20 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании, 1 сек [°С] | 200 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 200 |
| Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
| 3х50 | 1349 | 31 |
| 3х70 | 1759 | 35,5 |
| 3х95 | 2140 | 38,8 |
| 3х120 | 2479 | 41,5 |
| 3х150 | 2859 | 44,2 |
| 3х185 | 3398 | 48 |
| 3х240 | 4167 | 52,6 |
Возможные конфигурации:
ААШВ-6 3x35, ААШВ-6 3x50, ААШВ-6 3x70, ААШВ-6 3x95, ААШВ-6 3x120, ААШВ-6 3x150, ААШВ-6 3x185, ААШВ-6 3x240
