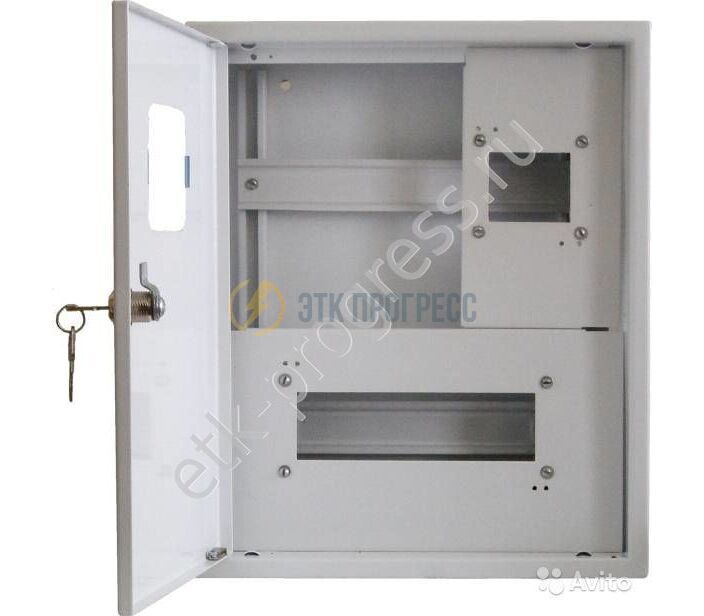

Корпус металлический ЩКН-1х9

ЩКН-1х9 предназначены для установки в них приборов учета, устройств защитного отключения (УЗО), наборов автоматических выключателей и другой аппаратуры, выполненной по системе модульного построения на DIN-рейку. Корпуса электрощитов с установленной на них аппаратурой применяются для приема, распределения и учета электроэнергии, а также для ечастого включения и отключения линий групповых цепей и их защиты от перегрузок и токов короткого замыкания. При установке УЗО или дифференциальных выключателей дополнительно обеспечивается защита от токов утечки на землю. Корпуса щитов устанавливаются в жилых многоквартирных зданиях, строящихся по индивидуальным проектам, в индивидуальных жилых домах (коттеджах), фермерских хозяйствах и других подобных зданиях. Корпуса электрощитов имеют климатическое исполнение УХЛ4 по ГОСТ 15150. Они могут устанавливаться в местах, доступных при эксплуатации
неквалифицированному профессионалу для выполнения коммутационных операций, т. к. степень защиты корпусов - не менее IP31 по ГОСТ 14254, а при открытой дверке - IP20 (обеспечивается фальшпанелью).

В конструктивном отношении корпуса щитов учета и
щитов квартирных представляют собой металлические шкафы с дверками,
внутри которых, в зависимости от типа исполнения ЩУ и ЩК может
устанавливаться определенное количество автоматических выключателей,
дифференциальных автоматических выключателей, УЗО, счетчиков
различных типов и другой аппаратуры.

Крепление модульных аппаратов предусматривается безметизным
способом на DIN-рейки, остальная аппаратура и приборы крепятся на монтажные
панели с помощью кронштейнов и спецпланок.
Дверки щитов закрываются на замок
с секретом или без ключа. Существуют исполнения ЩУ и ЩК с дверками с прозрачным
элементом для контроля состояния аппаратов и снятия показаний счетчиков без
открытия дверки.
Номинальный ток аппарата на вводе - до 100 А. Степень защиты
- IP31.
