МНК 22-5УР Станок для отмотки кабеля на барабан с ручным раскладчиком

Отмоточный станок МНК 22-5УР - универсальный перемоточный станок тяжелого класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан.

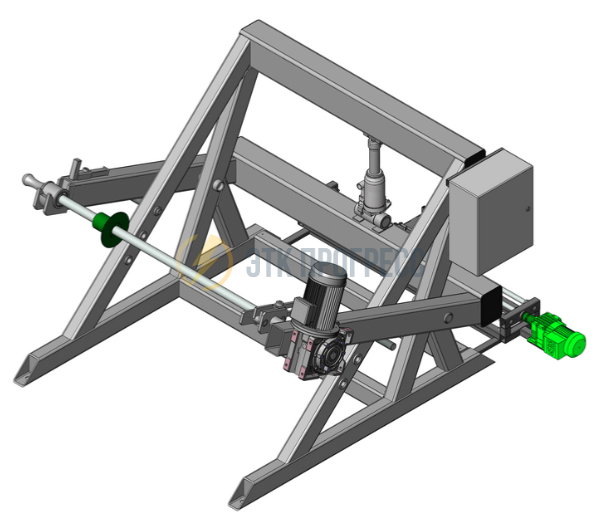

Станок состоит из мощной стальной рамы, выполненной из толстостенной профильной трубы, поворотной рамы, обеспечивающей подъём и опускание катушки, оси для отмотки на кабельные барабаны, ручного раскладчика кабеля с установленным на нём измерителем длины МИД 70М и электропривода с управлением на базе преобразователя частоты.

Усиленная конструкция рамы и привод мощностью 4 кВт позволяют работать с барабанами массой до 5000 кг (5 т).

В качестве дополнительной опции станок может комплектоваться складным или разъёмным технологическим барабаном. Подобрать подходящую модель технологического барабана можно здесь.

Подъём и опускание барабана производится с помощью усиленного гидравлического домкрата премиальной серии, интегрированного в раму отмоточного станка.

Раскладка кабеля по ширине катушки или технологического барабана осуществляется с помощью ручного раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М.

Комплектация отмоточного станка МНК 22-5УР:

• усиленная стальная рама с поворотной рамой - 1 шт.,
• ручной раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М - 1 шт.,
• усиленная сварная ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• Паспорт - 1 шт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Отмоточные станки с ручным раскладчиком типа МНК 22-5УР всегда в наличии на складе в Санкт-Петербурге. Если станка не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 22-5УР Прогресс можно через Корзину или Быстрый заказ.

Специалисты готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
