МПК 0,5-0,25П-ДН-СР Станок для перемотки проводов малого сечения

Станок для перемотки проводов малого сечения МПК 0,5-0,25П-ДН-СР позволяет производить мерную отмотку кабеля и провода диаметром до 3 мм с кабельных бухт и катушек диаметром до 400 мм и массой до 30 кг.

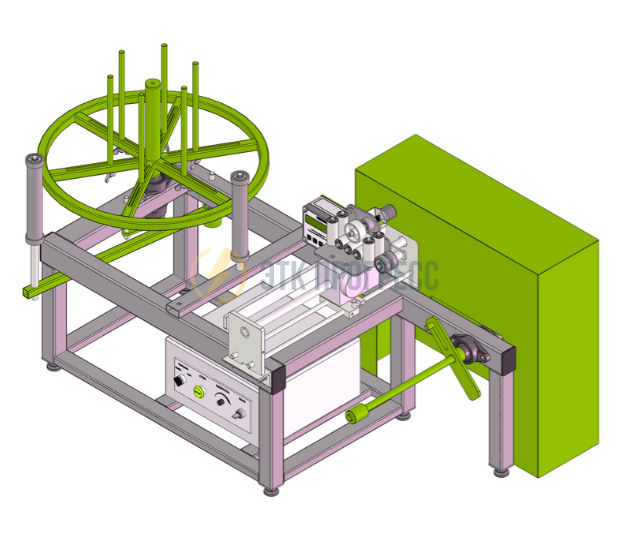

Устройство перемотки проводов малого сечения МПК 0,5-0,25П-ДН-СР состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 3, приёмный технологический вал, электропривода на базе червячного мотор-редуктора и преобразователя частоты и синхронного раскладчика, обеспечивающего равномерное распределение перематываемого материала по висоте (ширине) отматываемой бухты/катушки.

Порядок проведения отмотки с помощью станка для перемотки проводов малого сечения МПК 0,5-0,25П-ДН-СР: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю и центруется с помощью раздвижных спиц технологического барабана, далее кабель (провод)  протягивается через измерительный узел, каретку раскладчика и закрепляется на приёмной катушке, установленной на вал. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. Шаг раскладки выставляется на каретке раскладчика. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

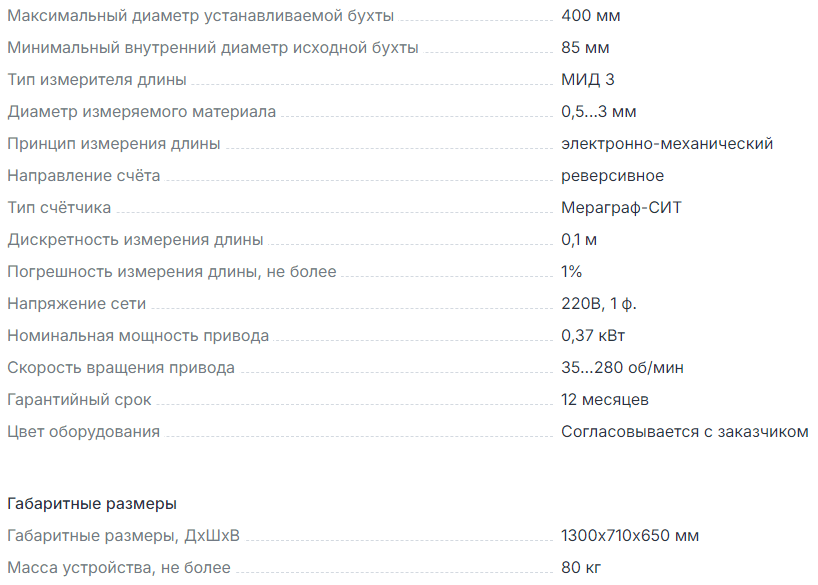

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,5-0,25П-ДН-СР:

• усиленная сварная рама с пятью регулируемыми опорами (ножками) - 1 шт.,
• сварной подающий технологический барабан с шестью раздвижными спицами - 1 шт.,
• приёмный вал - 1 шт.,
• измеритель длины кабеля МИД 3 - 1 шт.,
• электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
• автоматический синхронный раскладочный механизм - 1 шт.,
• Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
