МПК 0,5-30РК40 Устройство перемотки кабеля

Отмоточный станок МПК 0,5-30РК40 является одним из самых компактных перемоточных станков из линейки серийно выпускаемого оборудования для перемотки кабеля и провода.

Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола.

Отмотчик МПК 0,5-30РК40 на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.

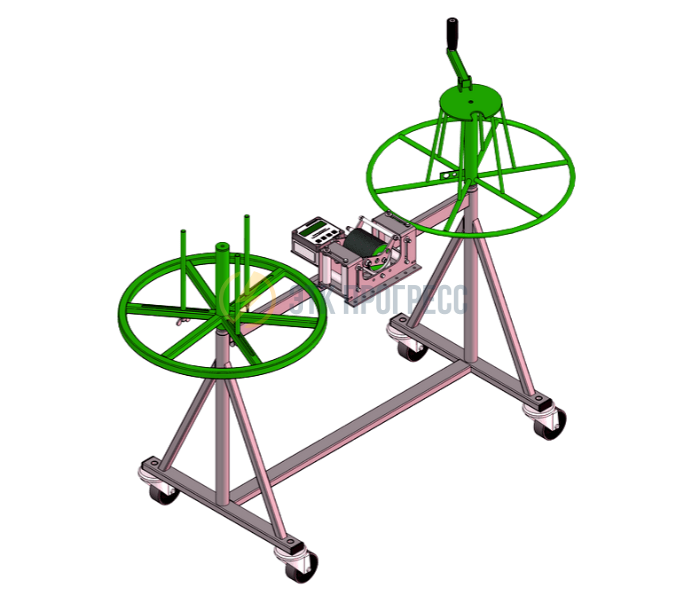

Устройство перемотки кабеля МПК 0,5-30РК40 состоит из следующих основных частей: стальная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40, приёмный технологический барабан со складной ручкой, поворотные колёсные опоры с тормозными механизмами.

Порядок проведения отмотки с помощью станка МПК 0,5-30РК40: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

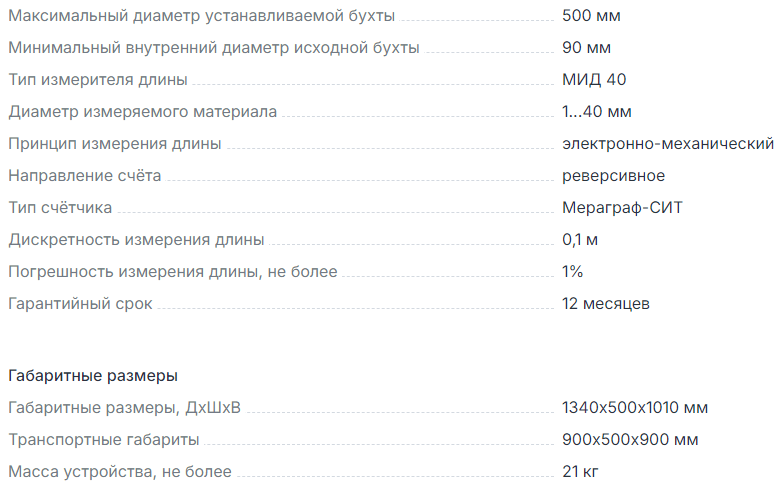

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,5-30РК40:

• стальная рама - 1 шт.,
• сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
• сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,
• измеритель длины кабеля МИД 40 - 1 шт.,
• ролик на поворотном кронштейне с тормозом - 4 шт.,
• Паспорт - 1 шт.

Для минимизации стоимости доставки и хранения, кабелеотмотчики серии МПК РК поставляются в разобранном виде.

Станки модели МПК 0,5-30РК40 всегда в наличии на складе. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МПК 0,5-30РК40 можно через Корзину или Быстрый заказ.

Специалисты готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
