МПК 0,6-0,5-50РК Станок отмотки кабеля и провода с ручным раскладчиком

Отмоточный станок МПК 0,6-0,5-50РК позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 600 мм и массой до 50 кг в бухты диаметром до 500 мм и высотой 220 мм.

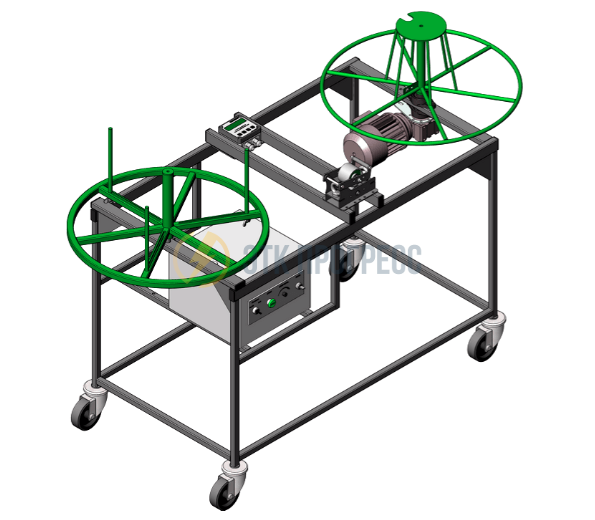

Устройство перемотки кабеля МПК 0,6-0,5-50РК состоит из следующих основных частей: усиленная сварная рама на колёсных опорах, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 с механизмом ручного раскладчика кабеля, приёмный складной технологический барабан с ручкой.

Порядок проведения отмотки с помощью станка МПК 0,6-0,5-50РК: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на складном технологическом барабане. С помощью ручки, расположенной на технологическом барабане, производится намотка и формирование бухты. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана или установить её на специальную ось.

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,6-0,5-50РК:

• усиленная сварная рама - 1 шт.,
• сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
• подающая ось под катушку с прижимными башмаками - 1 шт.,
• складной приёмный технологический барабан с ручкой - 1 шт.,
• измеритель длины кабеля и гофротрубы МИД 40 с ручным раскладчиком - 1 шт.,
• поворотный ролик с тормозным механизмом - 4 шт.,
• Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
