МИДТ 12 Измеритель длины троса

Измеритель длины троса МИДТ 12 Прогресс предназначен для подсчёта длины длинномерных материалов, таких как кабель, провод, трос, верёвка, проволока, при мерной отмотке или при инвентаризации склада.

Измеритель длины МИДТ 12 Прогресс может использоваться как самостоятельное устройство, однако, чаще всего поставляется в комплекте отмоточного станка типа МПК 0,5-30Р, МПК 0,5-30Рэ или подобных.

Конструкция измерителя длины троса МИДТ 12 Прогресспрактически полностью совпадает с конструкцией измерителя длины кабеля МИД 20 и отличается только направляющими втулками и стальным поддерживающим роликом.

В качестве направляющих элементов (втулок) используются шариковые подшипники. Внутреннее кольцо выполнено из закалённой стали, что обеспечивает её хорошую износостойкость. Несомненным плюсом данного решения является доступность запчастей: шарикоподшипник можно приобрести в любом городе в шаговой доступности от места использования тросового измерителя длины.

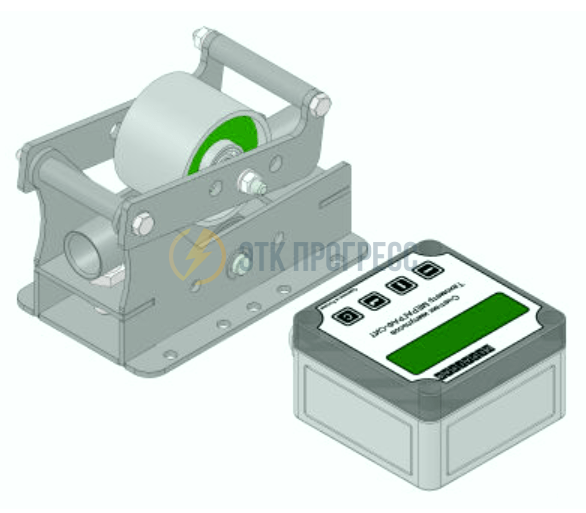

Измеритель длины троса МИДТ 12 Прогресс состоит из следующих основных частей: механическая часть с мерным колесом и направляющими втулками, счётчик импульсов Мераграф-СИТ, два индуктивных датчика и шнур питания.

Принцип работы колёсного измерителя длины троса МИДТ 12: измеряемый материал пропускается через направляющие втулки и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется индуктивными датчиками, передающими сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.

Использование двух индуктивных датчиков позволяют счётчику понять направление вращения мерного колеса и, соответственно, суммировать или вычитать импульсы.

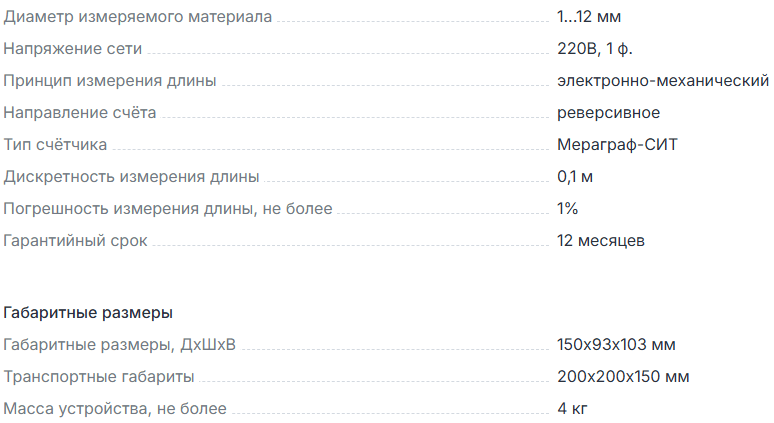

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки измерителя длины троса МИДТ 12:

- механическая часть с мерным колесом, поддерживающим роликом и направляющими втулками - 1 шт.,

- индуктивный датчик - 2 шт.,

- счётчик импульсов Мераграф-СИТ - 1 шт.,

- шнур питания с вилкой 220В - 1 шт.,

- Паспорт - 1 шт.

Измерители длины троса МИДТ 12 Прогресс всегда в наличии на складе в Санкт-Петербурге.

Доставка по России, в Белоруссию (Беларусь) и Казахстан осуществляется через транспортные компании.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
