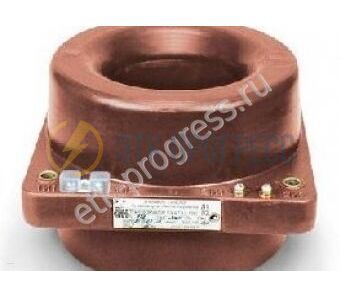

Шинные трансформаторы тока ТЛШ-10

Шинные трансформаторы тока ТЛШ-10

Наведите на картинку для увеличения

Цена по запросу
Уточнить наличие
ЭТК Прогресс
10 дн.
Назначение Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также...
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

ВАЖНО! Цены на сайте имеют ознакомительный характер. Перед оплатой, прошу уточнить цену и наличие товара на складе у менеджера. В противном случае наличие не гарантируется.
Отложить Сравнить
  • Способы оплаты и доставки

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

  • температура окружающего воздуха - от минус 45°С до плюс 55°С для исполнения "У3" и от минус 10°С до плюс 60°С для исполнения "Т3";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

Трансформатор может комплектоваться адаптационной плитой позволяющей устанавливать его вместо старых трансформтаоров типа ТПШФА10, ТПШЛ-10, ТПШФА-10 и других. Нажмите на ссылку, для более подробной информации.

Патентная защита
Патент на промышленный образец № 50675.

Таблица 1. Технические данные.

Наименование параметра
Значения
Номинальный первичный ток, А
1000
1500
2000
3000
4000
5000
6000
Номинальноенапряжение, кВ10 или 11
Наибольшее рабочее напряжение, кВ12
Номинальная частота, Гц50 или 60
Номинальный вторичный ток, А1; 5
Число вторичных обмоток, шт.2, 3 или 423232

Номинальный класс точности вторичной обмотки:    для измерений

                                                                         для защиты

0,2; 0,2S; 0,5; 0,5S
5P; 10P
Номинальная нагрузка вторичной обмотки при cos φ = 0,8, ВА,
для измерений                                            в классе 0,2; 0,2S; 0,5; 0,5S		20

для защиты:                                               в классе 5Р

                                                                в классе 10Р

3020
30
Номинальная предельная кратность обмоток для защиты, не менее:
                                                                в классе 5Р
                                                                в классе 10Р		81110,515
10
18


11


10
18
8		12
Тресекундный ток термической стойкости, кА31,5140175
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более:                                  в классе точности 0,5
                                                                в классе точности 0,2; 0,5S
                                                                в классе точности 0,2S
11
4
4
14
5
5
16
16
6		 19141014
Испытательное напряжение, кВ:             одноминутное промышленной частоты
                                                                грозового импульса полного
42
75

Таблица 2.

Тип трансформатора

Номинальный первичный ток, А

Размеры, ммМасса,
кг, max

Рис.

ABCDEFHKL

M

ТЛШ-10


ТЛШ-10-2*

1000, 1500, 2000, 3000

2802302902622539

204

38

102

130

26

1

4000, 5000, 6000

320

270

330

310

30

80

210

130

150

31
ТЛШ-10-1
ТЛШ-10-2*

1000, 1500, 2000, 3000

4000

280 320230 270290  330262 31025 30

39

80

235

210

 70  38

102

130

130

150

2

3

ТЛШ-10-2*
ТЛШ-10-5

1000-3000

28023029026225

39

300

 130

102

130

43

4

Примечание:
*) ТЛШ-10-2 поставляются с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛШ-10

Тип трансформатора

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

ТЛШ-10
ТЛШ-10-1
ТЛШ-10-5

1000/5

28

24

18

14

12

8

7

5,5

1500/5

29

26

21

17

14,5

11

9

8

2000/5

30

27

22

19

16,5

10,5

10

9

3000/5

31

26

23

21

19

15

13

12

ТЛШ-10

4000/5

34

27

24

21,5

19,5

18

14,5

12,5

5000/5

22,5

21

19,5

19

14

13

ТЛШ-10-1

4000/5

26

20,5

17,5

15,5

14

11

9,5

8,5

Таблица 3. Основные технические характеристики трансформатора тока ТЛШ-10-6 (7)

Наименование параметра

Номинальный первичный ток, А

ТЛШ-10-6.1-4
ТЛШ-10-7.1-4
ТЛШ-10-6.5-4*
ТЛШ-10-7.5-4*

ТЛШ-10-6.1-5
ТЛШ-10-7.1-5

ТЛШ-10-6.1-4
ТЛШ-10-7.1-4

ТЛШ-10-6.1-5
ТЛШ-10-7.1-5

ТЛШ-10-6.1-6
ТЛШ-10-7.1-6

Номинальный первичный ток, А

1000

1500;
2000

2500;3000

4000; 5000

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный вторичный ток, А

5

Количество вторичных обмоток, шт.

4

4

5

4

5

6

Класс точности вторичных обмоток по ГОСТ 7746:

        для измерений

        для защиты



0,2S; 0,2; 0,5S; 0,5; 1

5Р; 10Р

Номинальная вторичная нагрузка, В×А, вторичных обмоток:
для измерений в классах точности:



0,2S; 0,2;
0,5S; 0,5

при cos φ = 1

1; 2; 2,5

при cos φ = 0,8 (нагрузка индуктивно-активная)

20

       для защиты в классах точности:



5Р

при cos φ = 0,8 (нагрузка индуктивно-активная)

30

20

10Р

30

Номинальная предельная кратность вторичной обмотки для защиты, не менее, в классах точности:



5Р

8

11

15

10

11

8

10Р

18

Трехсекундный ток термической стойкости,  кА, при номинальном первичном токе, кА

1000, 1500, 2000, 2500, 3000

4000

5000





50

140

175

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности:



0,2S; 0,2; 0,5S;

10

14

10

0,5

10

14

Масса max, кг

52

Примечание - * ТЛШ-10-6.5-4(5;6), ТЛШ-10-7.5-4(5;6) исполнение с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.

Пример обозначения:

ТЛШ-10-6.1-4

6 – габарит трансформатора, с крестообразным проходным окном, 7 - с круглым проходным отверстием

1 – базовое конструктивное исполнение.

4 – количество вторичных обмоток.
