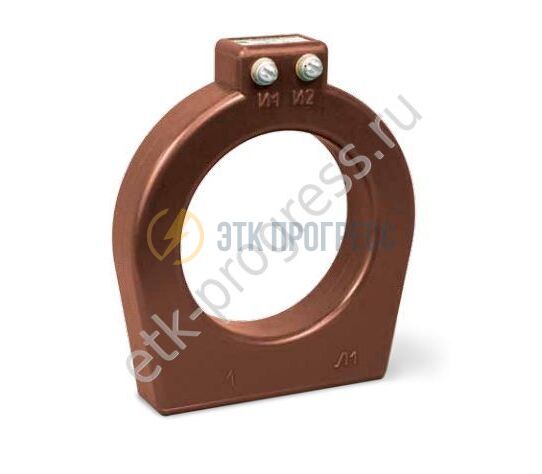

Трансформаторы тока ТЗЛМ-110, 200
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Назначение
Трансформаторы предназначены для питания схем защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы изготавливаются в климатическом исполнении УХЛ, Т категории 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
- высота установки над уровнем моря - не более 1000 м;
- верхнее значение температуры окружающего воздуха, с учетом возможного перегрева воздуха внутри КРУ, 55°С;
- нижнее значение температуры окружающего воздуха при эксплуатации, относительная влажность, давление воздуха - согласно ГОСТ 15543.1;
- окружающая среда невзрывоопасная, соответсвующая атмосфере II ГОСТ 15150, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение трансформаторов в пространстве - любое.
Таблица 1. Технические характеристики трансформатора ТЗЛМ-110
Наименование параметра | Значение |
Класс напряжения, кВ | 0,66 |
Номинальная частота, Гц | 50 |
Односекундный ток термической стойкости, А | 20 |
Коэффициент трансформации | 1/470 |
Диапазон эксплуатации трансформаторов по первичному току при работе с микропроцессорной защитой типа SEPAM 1000+, А | 0,1-200 |
Возможна работа трансформатора с микропроцессорной защитой другого типа.
Возможна работа трансформаторов с реле РТЗ-51.
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03А и сопротивлением соеденительных проводов 1Ом, не более, А:
- для трансформатора ТЗЛМ-110 - 15
- для трансформатора ТЗЛМ-200 - 16
