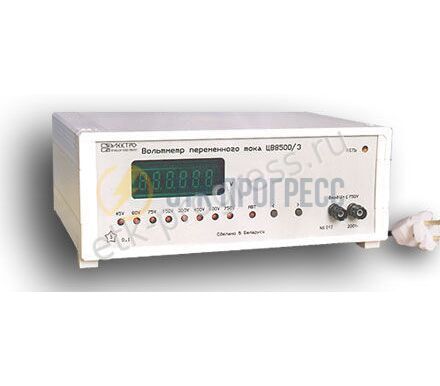

ЦВ8500
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
1.1 Вольтметр ЦВ8500 предназначен для измерения силы однофазного переменного тока.
Измеренное значение отображается в цифровой форме на встроенном цифровом индикаторе и пропорционально среднеквадратическому (действующему) значению.
Индикация приборов имеет пять значащих разрядов и десятичную запятую.
Приборы имеют автоматический и ручной режим переключения диапазонов измерений.
В приборах обеспечивается гальваническое разделение входной цепи и цепи питания.
1.2 Приборы могут применяться для поверки рабочих средств измерений – стрелочных и цифровых амперметров, вольтметров с допускаемой основной приведенной погрешностью, равной или более ± 0,5 %.
1.3 Рабочие условия применения
1.3.1 Приборыне яыляютсяисточниками индустриальных радиопомех ипредназначены для эксплуатации в лабораторных условиях производственных помещений вне жилых домов.
1.3.2 Приборы являются помехоустойчивыми к воздействию внешних электромагнитных помех.
1.3.3 По устойчивости к механическим воздействиям приборы относятся к группе 2 по ГОСТ 22261-94
1.3.4 По устойчивости к климатическим воздействиям приборы относятся к группе 2 по ГОСТ 22261-94 и предназначены для эксплуатации при температуре от 10 до 35 °С, относительной влажности до 80 % при температуре 25 °С и атмосферном давлении 70 – 106,7 кПа (537 – 800 мм рт.ст.).
1.3.5 Степень защиты по ГОСТ 14254-96 для приборов – IР2Х.
1.3.6 По степени защиты от поражения электрическим током приборы соответствуют классу защиты 01 по ГОСТ 26104-89.
1.3.7 Питание приборов осуществляется от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 5) Гц с коэффициентом высших гармоник не более 5 %.
1.3.8 Приборы имеют предохранитель по цепи питания.
1.3.9 Приборы имеют электронную защиту от перегрузки.
1.3.10 Внешние подключения приборов к измерительной цепи выполняются при помощи зажимов малогабаритных приборных типа "ЗМП" или аналогичных.
1.3.11 В цепь питания приборы включаются с помощью сетевого шнура.
1.3.12 Приборы являются восстанавливаемыми, ремонтируемыми изделиями.
1.3.13 Приборы не предназначены для установки во взровоопасных и пожароопасных зонах по ПУЭ.
Технические характеристики:
Нормальная область частот входных сигналов приборов от 45 до 55 Гц.
Рабочая область частот – свыше 55 до 1000 Гц.
| Тип и конструктивное исполнение прибора | Диапазоны измерений входного сигнала |
|---|---|
| ЦА8500/1 | 0-0,1; 0-0,25; 0-0,5; 0-1,0; 0-2,5 А |
| ЦА8500/2 | 0-2,5; 0-5; 0-10; 0-20; 0-50 А |
| ЦВ8500/1 | 0-0,075; 0-0,15; 0-0,3; 0-0,45; 0-0,6; 0-0,75; 0-1,5 В |
| ЦВ8500/2 | 0-1,5; 0-3,0; 0-4,5; 0-6,0; 0-7,5; 0-15; 0-30; 0-45 В |
| ЦВ8500/3 | 0-45; 0-60; 0-75; 0-150; 0-300; 0-450; 0-600; 0-750 В |
| Примечание – За нормирующее значение принимается конечное значение входного сигнала для каждого из диапазонов измерений. | |
2.2 Входное сопротивление приборов, и мощность, потребляемая приборами от измерительной цепи и от цепи питания, в зависимости от конструктивных исполнений приборов соответствуют значениям, приведенным в таблице
| Тип и конструктивное исполнение прибора | Входное сопротивление, Ом | Мощность, потребляемая от | |
|---|---|---|---|
| измерительной цепи, ВxА, не более | цепи питания, ВxА, не более | ||
| ЦА8500/1 | не более 0,05 | 0,5 | 40 |
| ЦА8500/2 | не более 0,001 | 2,5 | |
| ЦВ8500/1 | не менее 9x10 3 | 0,1 | |
| ЦВ8500/2 | не менее 9x10 4 | 0,1 | |
| ЦВ8500/3 | не менее 9x10 5 | 0,1 | |
2.3 Изоляция электрических цепей приборов относительно корпуса и между собой при температуре (20 ± 5) °С и влажности от 30 до 80 % и при повышенной влажности (95 ± 3) % при температуре (40 ± 2) °С выдерживает в течение 1 мин действие испытательного напряжения переменного тока (действующее значение) практически синусоидальной формы частотой от 45 до 65 Гц, величина которого указана в таблице
| Тип и конструктивное исполнение прибора | Испытательное напряжение, кВ, между | ||
|---|---|---|---|
| корпусом | входом | ||
| входом | цепью питания | цепью питания | |
| ЦА8500/1, ЦА8500/2, ЦВ8500/1, ЦВ8500/2 | 1,5 | 1,5 | 1,5 |
| ЦВ8500/3 | 3,0 | 1,5 | 3,0 |
2.4 Электрическое сопротивление изоляции цепей приборов, указанных в п.2.3, при температуре (20 ± 5) °С и влажности от 30 до 80 % и при повышенной влажности (95 ± 3) % при температуре (40 ± 2) °С не менее 7 МОм.
2.5 Сопротивление между зажимом защитного заземления и любым крепежным винтом на задней панели приборов не более 0,5 Ом.
2.6 Предел допускаемой основной приведенной погрешности (далее – основной погрешности) приборов равен ± 0,1 % от нормирующего значения входного сигнала для каждого из диапазонов измерений.
2.7 Приборы соответствуют требованию п.2.6 при изменении частоты входного сигнала от 45 до 55 Гц.
2.8 Время установления рабочего режима приборов после включения напряжения питания не более 0,5 ч.
Время непрерывной работы 8 ч. Время непрерывной работы не включает в себя время установления рабочего режима.
Время перерыва до повторного включения приборов после работы в течение 8 ч не менее 0,5 ч.
2.9 Приборы устойчивы к воздействию следующих климатических факторов:
температуры окружающего воздуха от 10 до 35 °С;
пониженному атмосферному давлению 70 кПа (537 мм рт.ст.)
2.10 Пределы допускаемых дополнительных приведенных погрешностей (далее – дополнительных погрешностей) приборов, вызванных изменением влияющих величин от нормальных значений, в процентах от нормирующего значения входного сигнала для каждого из диапазонов измерений равны:
± 0,1 % - при изменении температуры окружающего воздуха от (20 ± 5) °С до 10 и 35 °С на каждые 10 °С;
± 0,1 % - при влиянии внешнего однородного магнитного поля переменного тока с частотой входного сигнала 45 – 55 Гц при самом неблагоприятном направлении и фазе магнитного поля;
± 0,1 % - при изменении частоты входного сигнала от (50 ± 1) Гц до 1000 Гц;
± 0,1 % - при изменении напряжения питания от номинального значения 220 В до 242 и 198 В.
± 0,1 % - при изменении формы кривой переменного тока (для ЦА8500) или напряжения переменного тока (для ЦВ8500) входного сигнала под влиянием 2, 3, 4, 5-й гармоники до 50 % от первой гармоники.
± 0,1 % - при изменении атмосферного давления от (84 - 106,7) кПа (630 - 800) мм рт.ст. до 70 кПа (537 мм.рт.ст.)
2.11 Приборы выдерживают в течение 1 мин перегрузку входным сигналом, равным 1,1 конечного значения верхнего диапазона измерений.
2.12 Приборы теплопрочны, холодопрочны и влагопрочны в предельных условиях транспортирования:
температуры окружающего воздуха от минус 50 до плюс 50 °С;
относительной влажности (95 ± 3) % при температуре35 °С.
2.13 Приборы в транспортной таре выдерживают без повреждений механические удары многократного действия:
максимальное ускорение 150 м/с 2 ;
продолжительность воздействия 6 мс;
число ударов 4000.
2.14 Уровень индустриальных радиопомех, создаваемых приборами, не превышает требований норм допускаемых индустриальных радиопомех (Нормы 8).
2.15 Степень защиты по ГОСТ 14254 для приборов – IР2Х.
2.16 Габаритные размеры приборов (длина, ширина и высота) не более 291х292х118 мм.
2.17 Масса приборов не более 5 кг.
2.18 Средняя наработка на отказ приборов с учетом технического обслуживания не менее 25000 ч.
2.19 Среднее время восстановления работоспособного состояния приборов не более 8 ч.
2.20 Средний срок службы приборов не менее 10 лет.
Возможные конфигурации:
ЦВ8500/1, ЦВ8500/2, ЦВ8500/3
