Измеритель длины кабеля МИД 120

Измеритель длины кабеля МИД 120 предназначен для подсчёта длины длинномерных материалов, таких как кабель, провод, гофрированная труба, трос, верёвка, проволока диаметром до 120 мм при мерной отмотке или при инвентаризации склада.

Измеритель длины МИД 100 может использоваться самостоятельно, однако, чаще всего поставляется в комплекте отмоточного станка типа МНК 30-10ФА, МНК 25-7ГС и т.д.

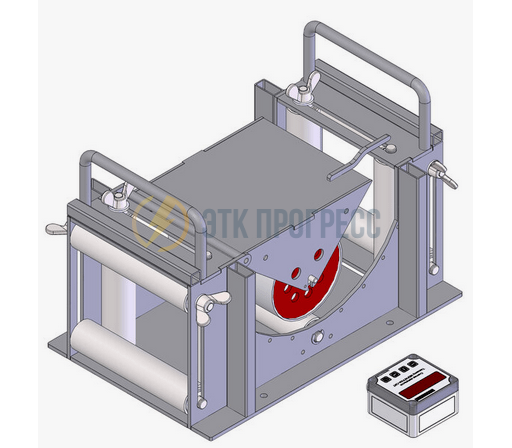

Измеритель длины кабеля МИД 120 состоит из следующих основных частей: механическая часть с мерным колесом и блоками направляющих роликов на входе и выходе, счётчик импульсов Мераграф-СИТ, два индуктивных датчика и шнур питания.

Принцип работы колёсного измерителя длины МИД 120: измеряемый материал пропускается через стальные регулируемые направляющие ролики и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется индуктивными датчиками, передающими сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.

Использование двух индуктивных датчиков позволяют счётчику понять направление вращения мерного колеса и, соответственно, суммировать или вычитать импульсы.

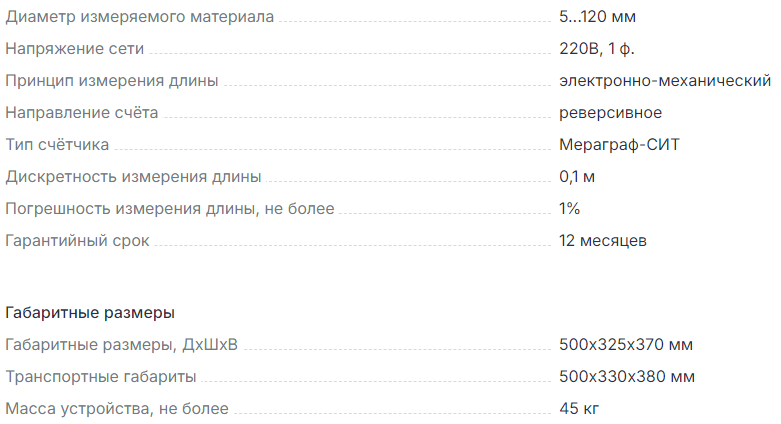

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки измерителя длины МИД 120 Прогресс

- механическая часть с мерным колесом, поддерживающим роликом и блоком стальных направляющих роликов - 1 шт.,

- индуктивный датчик - 2 шт.,

- счётчик импульсов Мераграф-СИТ - 1 шт.,

- шнур питания с вилкой 220В - 1 шт.,

- Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
