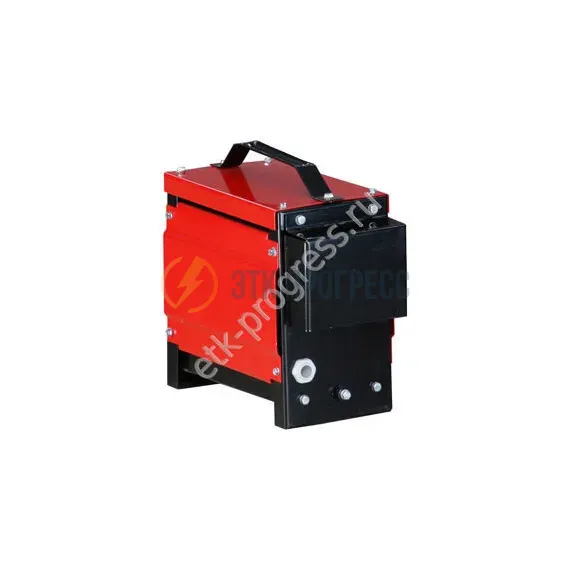

Однофазный понижающий трансформатор напряжения ТП 1 (ТП-1)

Однофазный понижающий трансформатор напряжения ТП 1 (ТП-1) предназначен для преобразования напряжения. Применяется в цепях переменного тока частотой 50 или 60Гц. Трансформаторы ТП1 имеют высокую надежность, практически не требуют затрат на обслуживание, экономичны, просты в эксплуатации. Однофазные трансформаторы ТП1 изготавливаются на мощность от 0,1 до 10,0 кВА. Степень защиты IP20. Климатическое исполнение и категория размещения УХЛ3.
По конструктивному исполнению трансформатор относится к силовым сухим электромагнитным трансформаторам с естественным воздушным охлаждением в защитном исполнении.
Трансформатор состоит из магнитопровода стержневого типа и расположенных на нем катушек с первичной и вторичной обмотками. Обмотки выполнены медным проводом и пропитаны кремнийорганическим лаком. Магнитопровод и катушки установлены в защитный кожух. На передней стенке кожуха расположены выводы для подключения нагрузки, на задней стенке расположены выводы для подключения сетевого напряжения, закрытые защитной крышкой. В нижней части задней стенки расположен вывод заземления.
